華豫供應低壓回油過濾器HH8420F48KTUBR24DC

供應低壓回油過濾器HH8420F48KTUBR24DC

一、核心作用與定位
1. 核心功能
系統末端凈化：過濾液壓泵、閥、油缸、馬達等元件工作產生的金屬磨屑、密封碎屑、油液氧化膠質、外界侵入的灰塵等雜質，避免雜質循環進入系統造成二次磨損。
保護油箱與泵：防止雜質沉積在油箱底部，避免吸油過濾器過載，從源頭保護液壓泵的吸入端。
穩定油液清潔度：維持系統油液清潔度等級（如 NAS 1638、ISO 4406 標準），減少閥芯卡死、節流孔堵塞、密封磨損等故障。
2. 與其他過濾器的核心區別
表格
過濾器類型 安裝位置 工作壓力 過濾精度 核心保護對象
回油過濾器 系統回油管路 / 油箱回油口 低壓（0.3~1.6MPa，主流 1.0MPa） 中高精度（3~25μm，常用 10~20μm） 油箱、液壓泵、整個系統
壓力管路過濾器 泵出口 / 閥組前 高壓（6.3~42MPa） 高精度（1~20μm） 精密閥、伺服閥、馬達、油缸
吸油過濾器 泵吸油口 / 油箱內 微壓 / 負壓 低精度（80~180μm） 液壓泵（防大顆粒吸入）
管路過濾器（雙筒） 關鍵管路（不停機需求） 中高壓（1.6~32MPa） 中高精度 連續運行的關鍵系統
二、基本結構與組成
回油過濾器的結構圍繞低壓大流量、易維護、防堵塞設計，核心組成如下：

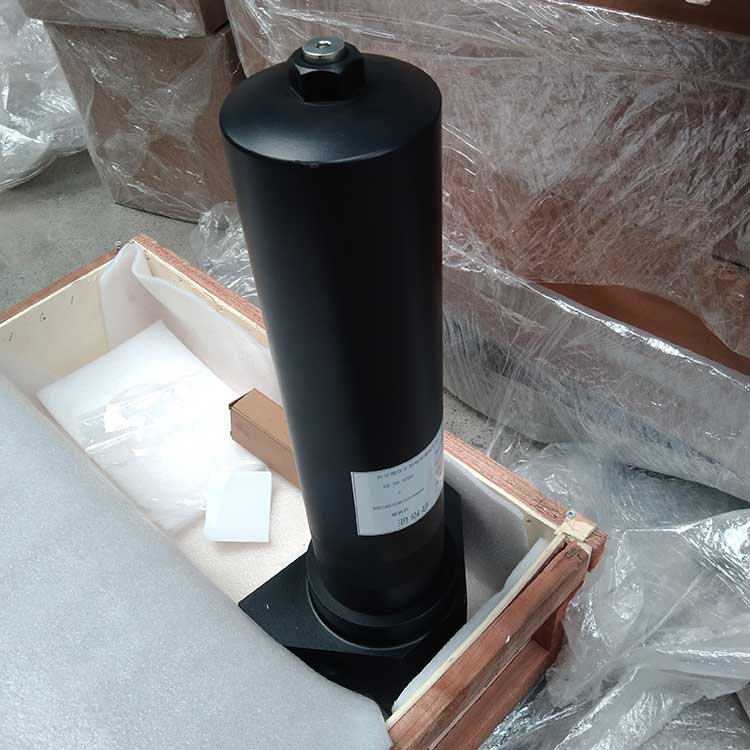

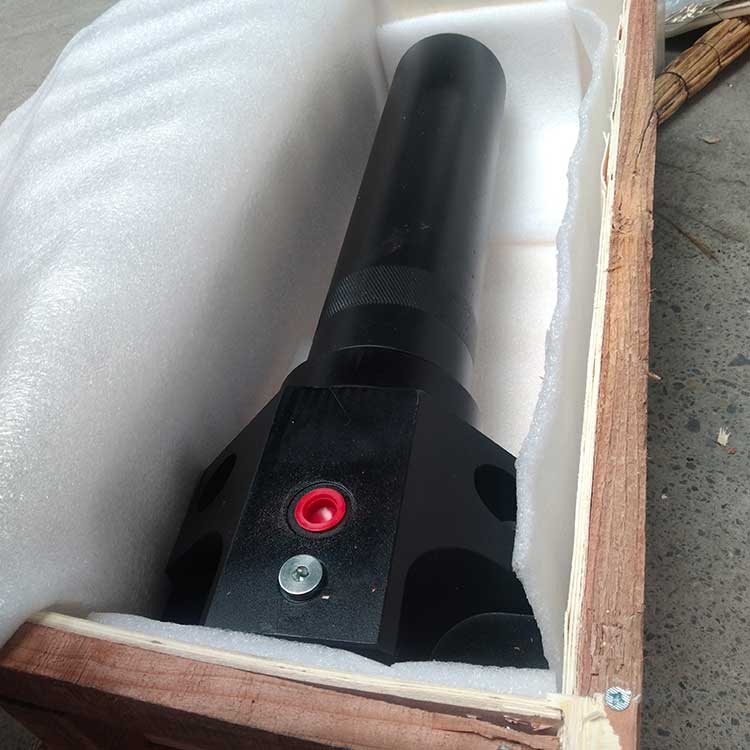

1. 殼體
材質：碳鋼（主流，噴涂防腐漆，如你圖中的紅色）、鋁合金（輕量化）、不銹鋼（耐腐蝕 / 食品級）。
結構：立式 / 臥式，帶進出油口（法蘭 / 螺紋連接）、端蓋（換芯用）、排污口（底部，定期排雜質）。
耐壓等級：常規 1.0MPa，部分大流量 / 高壓工況可選 1.6MPa。

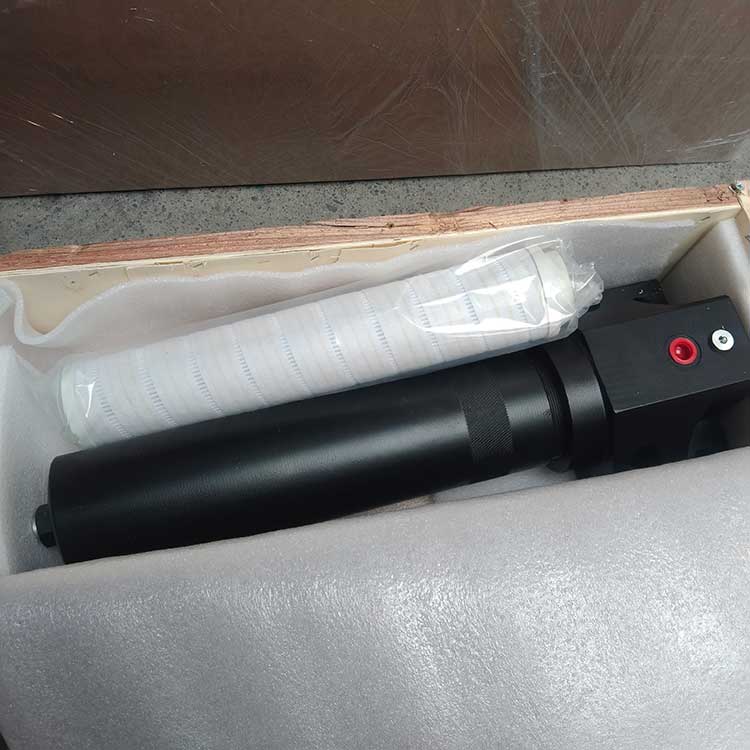

2. 濾芯（核心過濾元件）
主流材質：
玻璃纖維：精度高（3~20μm）、納污容量大、過濾效率≥99.5%（βx≥200，ISO 標準），適用于精密液壓系統。
紙質濾芯：經濟型，精度 10~25μm，一次性使用，適用于普通工況。
金屬網 / 燒結濾芯：可清洗重復使用，精度≥20μm，耐高低溫，適用于粗濾 / 高溫工況。
結構：多層復合結構（外層粗濾攔截大顆粒，內層精濾捕捉微細雜質），帶中心支撐骨架，防止高壓變形。
3. 功能附件（標配 / 選配）
旁通閥（安全閥）：標配，當濾芯堵塞、壓差達到設定值（0.35~0.5MPa）時自動開啟，保證回油通路不中斷，避免系統背壓過高損壞元件；僅在絕對禁止旁通的特殊工況（如伺服系統）取消。
壓差發訊器：標配，濾芯堵塞、壓差超標時，通過視覺（指針 / 指示燈）或電信號報警，提示更換濾芯，避免旁通閥開啟導致未過濾油液進入油箱。
自封閥（截止閥）：選配，更換濾芯時自動關斷回油管路，無需排空油箱油液，減少污染、提升維護效率，多用于大流量 / 油箱高位安裝場景。
單向閥：部分型號集成，防止油液倒流，適用于多回路回油系統。
