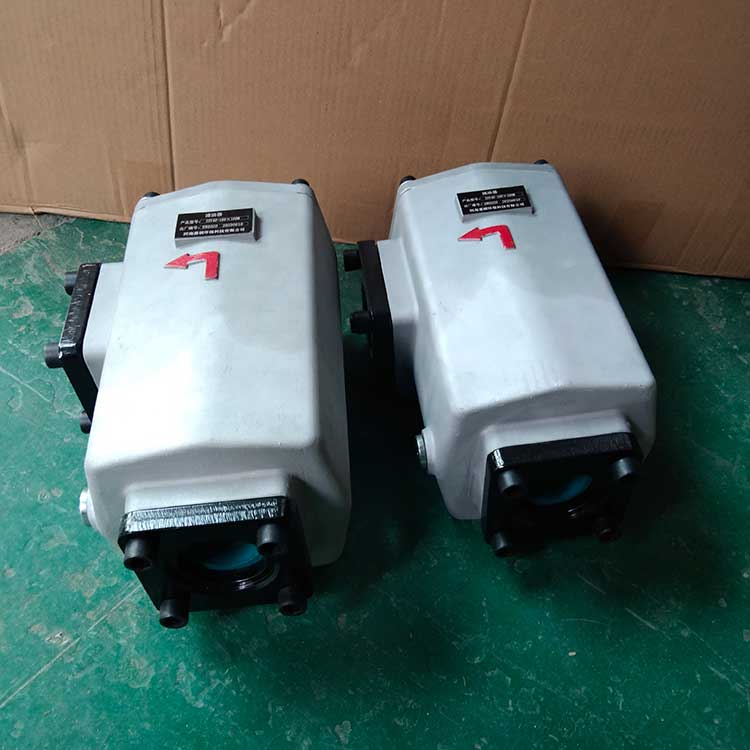

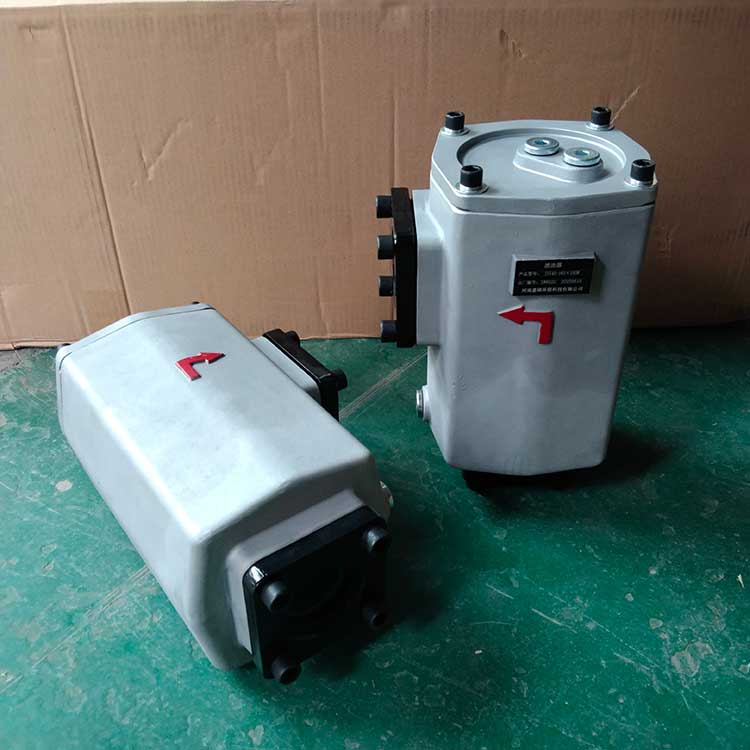

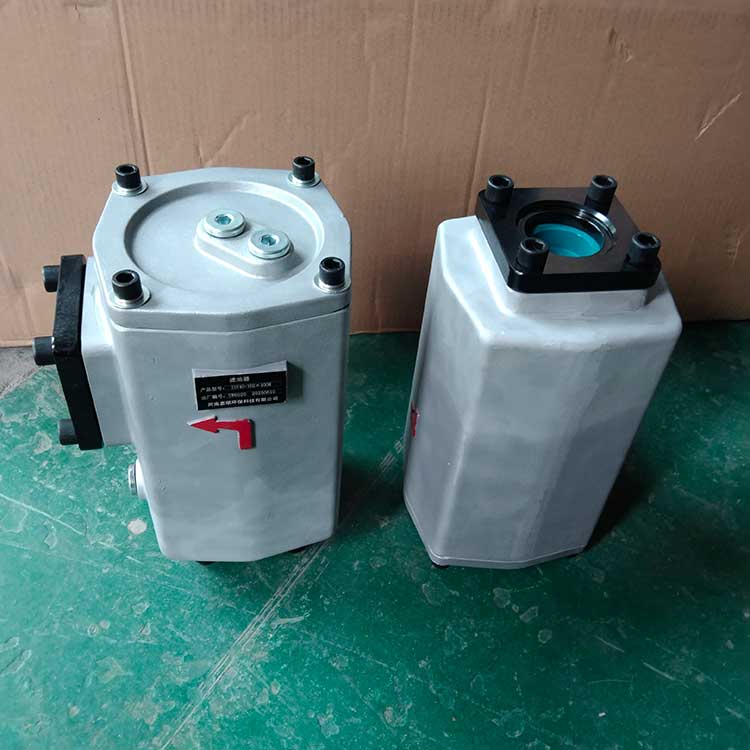

華豫供應ISV90-800*100吸油管路過濾器

供應ISV90-800*100吸油管路過濾器

吸油過濾器是液壓 / 潤滑系統的泵口第一道粗保護，裝在油泵吸油口，攔截大顆粒雜質，保護液壓泵免受磨損與氣蝕，通常為低壓、低精度、大通流設計。
一、基本概念與作用
定義：安裝在液壓泵 / 油泵吸油管路、浸入油箱液面下的粗過濾器，也稱吸油濾網、吸入過濾器。
核心作用
保護泵：攔截金屬碎屑、焊渣、橡膠顆粒等大雜質，防止泵內柱塞 / 齒輪 / 葉片磨損、卡滯或燒毀。
防氣蝕：低阻力設計，避免吸油真空度過高導致空穴 / 氣蝕（泵噪聲、振動、壽命驟降）。
系統粗控：作為污染控制的第一道防線，減輕下游精濾負擔。
定位：粗過濾（80–200μm），不負責系統精濾；精濾靠高壓 / 回油 / 離線過濾完成。
二、工作原理
泵啟動產生負壓（真空），油箱油液從過濾器外部穿過濾芯流向內部。
油液中尺寸＞濾材孔徑的顆粒被攔截在濾芯外表面 / 深層，清潔油液進入泵口。
濾芯堵塞→壓差增大→旁通閥打開（部分型號），油液旁路供油，避免泵吸空；同時發訊器報警（可選）。
三、典型結構
濾筒 / 殼體：金屬（碳鋼 / 不銹鋼）或工程塑料，浸入油箱，強度耐負壓。
濾芯（核心）
網式（最常用）：100–200 目不銹鋼 / 銅網，精度 80–200μm，通流大、易清洗、成本低。
磁性：內置永久磁鐵，吸附鐵磁性磨屑，保護泵與軸承。
復合式：金屬網 + 磁性，兼顧大顆粒與鐵屑。
接口：螺紋（公制 / 英制）、法蘭，連接吸油管。
附件：自封閥（拆卸防漏油）、旁通閥（壓差保護）、堵塞發訊器（真空度 - 0.018MPa 報警）。
四、主要類型
1. 按安裝位置
箱內式（主流）：直接裝泵吸油口，浸入油中，結構緊湊、成本低。
箱外式：安裝在油箱側面 / 頂部，管路連接，維護方便、適合大流量。
2. 按過濾精度
粗濾（80–200μm）：標準配置，保護泵、防氣蝕。
中濾（30–50μm）：精密泵 / 伺服系統預過濾，需控制阻力。
3. 按濾芯材質
金屬網（WU/XU 系列）：最常見，100–200 目，可清洗復用。
金屬燒結：強度高、耐高溫，精度穩定，難清洗。
磁性：專吸鐵屑，適合齒輪泵 / 軸承系統。
五、核心參數與選型
1. 關鍵參數
過濾精度（μm）：常用100μm（150 目）；移動設備 / 惡劣環境選150–200μm；精密系統選50μm。
額定流量（L/min）：建議≥泵最大流量的 3–4 倍，降低流速與阻力，防氣蝕。
壓力損失（MPa）：正常≤0.02MPa；極限≤0.05MPa；真空度≥-0.018MPa（報警）。
工作壓力 / 溫度：低壓（≤0.3MPa）；溫度 **-10～100℃**（視材質）。
2. 選型要點
精度匹配：普通泵 100μm；伺服 / 柱塞泵 50μm；高粘度油選粗精度（150–200μm）。
流量冗余：必須≥泵流量 3 倍，避免吸空與氣蝕。
阻力控制：低壓降設計，優先金屬網；避免高精度導致吸油不足。
材質適配：礦物油→碳鋼 / 不銹鋼；合成油 / 水乙二醇→不銹鋼 / 工程塑料。
