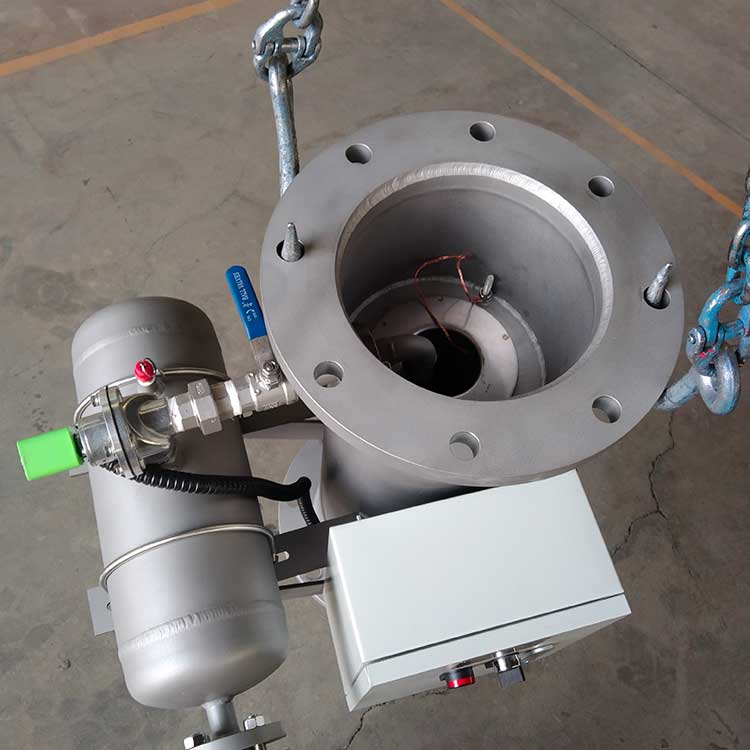

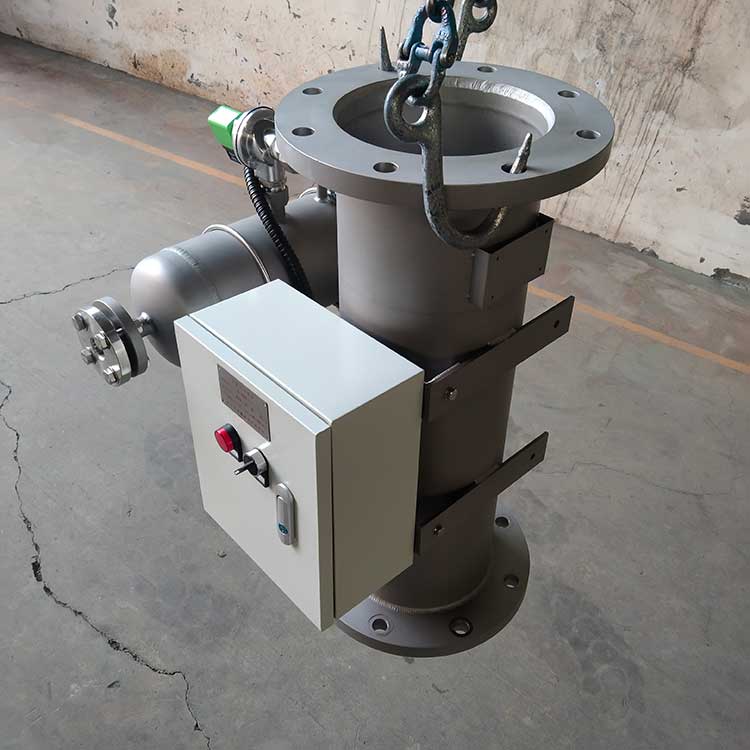

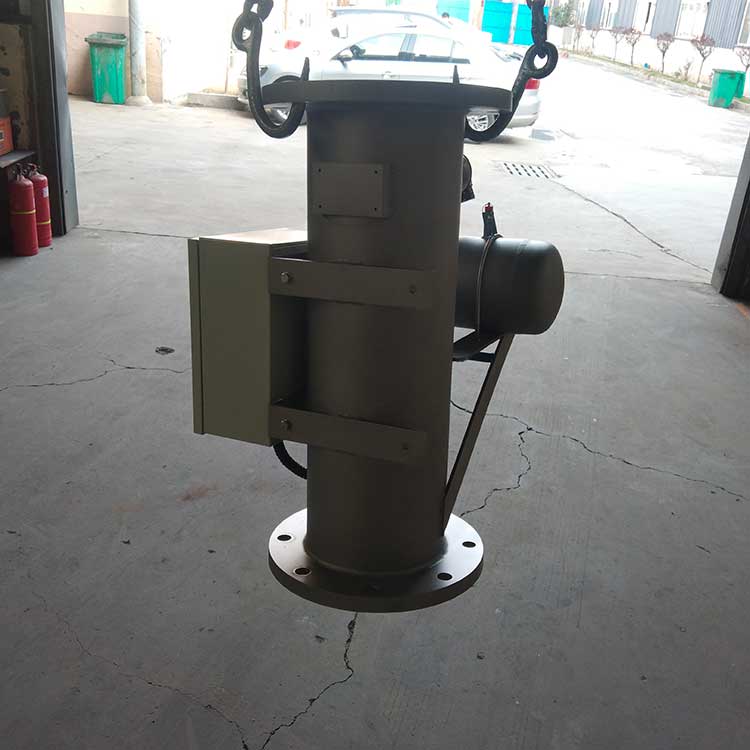

華豫生產供應氣體除雜質HY-DS200-1.0直通式過濾器

生產供應氣體除雜質HY-DS200-1.0直通式過濾器

氣體除雜直通式過濾器是直線流道設計的管道過濾裝置，用于清除氣體中的固體顆粒雜質，保護下游壓縮機、泵、閥門、儀表等設備，避免磨損、堵塞與故障，廣泛應用于化工、能源、半導體、燃?xì)廨斉涞阮I(lǐng)域。
一、核心結構與工作原理
1. 核心結構
殼體：圓筒狀，材質以304/316L 不銹鋼為主，耐腐蝕；高溫 / 高壓場景用鑄鋼，低溫可選耐低溫合金，承受系統全壓力范圍。
過濾元件：主流為籃式 / 筒式濾網，也有精密燒結濾芯；材質含不銹鋼編織網、燒結網，精度10μm~3mm可選（精密濾芯可達 0.5μm 甚至 3nm）。
連接與排污：常見法蘭連接（PN/Class 標準），也有螺紋、焊接方式；頂部 / 底部設可拆卸端蓋或排污閥，方便清雜。
密封件：丁腈橡膠、氟橡膠等，適配不同氣體與溫度，確保零泄漏。
2. 工作原理
氣體從進口直線流入，無轉折流道大幅降低壓力損失；固體雜質被濾網攔截，潔凈氣體從出口流出。雜質積累后，可通過排污閥排放或拆卸端蓋清洗 / 更換濾芯，維護便捷。
二、關鍵選型參數（必看）
表格
參數 選型要點 常見范圍
過濾精度 按下游設備保護需求選：壓縮機 / 儀表選 10-50μm；粗濾選 100-3000μm 10μm~3mm（精密濾芯≤0.5μm）
公稱通徑 與管道口徑一致，保證流量匹配，壓降≤管道總壓 5% DN15-DN600
設計壓力 不低于系統額定工作壓力，留 1.5 倍安全裕度 1.6-10.0MPa（高壓可定制）
設計溫度 匹配氣體溫度：碳鋼 - 20℃~350℃；不銹鋼 - 196℃~450℃ 依材質與密封件而定
材質 腐蝕性氣體選 316L；普通氣體選 304；高溫選鑄鋼 304/316L 不銹鋼、鑄鋼
流量系數 大流量場景優先選，確保系統流速穩定 按需定制（與結構相關）
三、安裝與維護要點
1. 安裝規范
流向匹配：殼體箭頭必須與氣流方向一致，嚴禁反向安裝。
位置優選：優先裝在調壓器、壓縮機、泵上游（間距≥5 倍管徑），避開彎頭、變徑管 3D 范圍，減少渦流。
空間預留：水平安裝留足排污與維護空間；垂直管道需配導流罩，避免雜質堆積。
密封與測試：法蘭螺栓按十字交叉法均勻擰緊，做氣密性測試（1.5 倍工作壓力，保壓≥30 分鐘，壓降率≤1%/h）。
2. 維護與保養
壓差監測：進出口壓差＞0.05MPa 時，立即清雜或換芯。
安全操作：清雜前關閉上下游閥門、泄壓、排空介質，防止泄漏。
定期檢查：檢查螺栓扭矩、密封件老化情況；濾網變形 / 破損直接更換，避免雜質穿透。
清潔方式：普通雜質用清水沖洗；油污 / 粘性雜質用專用溶劑清洗，晾干后復用。
